Tank med varmeelement

Figur 1 viser tanken med varmeelement, temperatursensor (Pt100-element) og koplingsboks. Utstyret kan brukes i laboppgaver basert på temperaturmåling og/eller temperaturregulering.

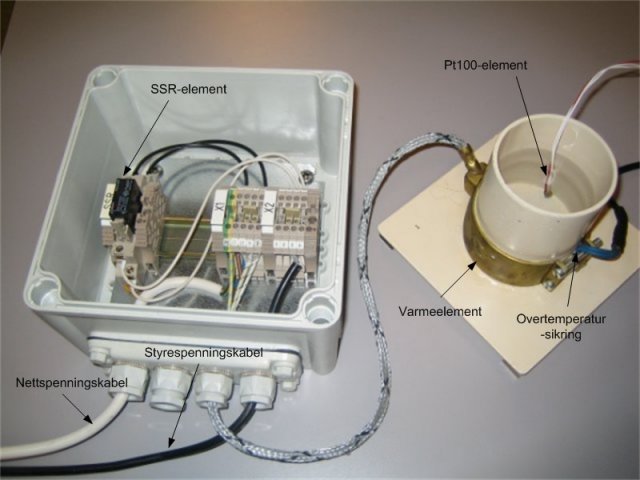

Figur 1: Tank med varmeelement og koplingsboks

Beskrivelse av utstyret:

Tanken inneholder vann, som varmes opp av varmeelementet.

Varmeelementet er en elektrisk motstand som ligger omkring tanken. Motstanden varmes opp av nettspenningen.

Overhetervernet er en temperaturstyrt bryter som bryter varmekretsens strømkrets når temperaturen er større enn ca. 90 grader.

SSR-elementet (Solid State Relay) er en halvlederbryter som slår av og på nettspenningen til varmeelementet. SSR-elementets av- og på-tilstand styres av en styrespenning. 0V = av (off), og 5V = på (on). Styrespenningen kan stamme fra en DA-omsetter, som igjen kan styres av en PC med egnet programvare, f.eks. LabVIEW.

Koplingene i koplingsboksen skal være som vist i figur 2.

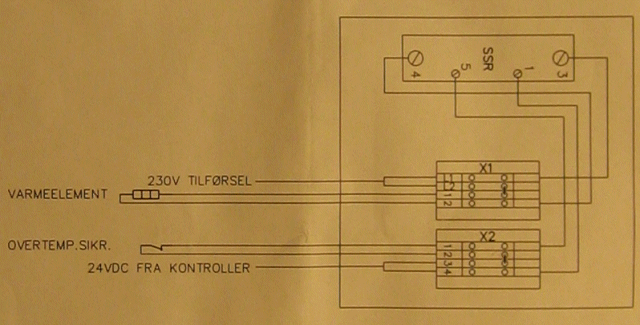

Figur 2: Koplingene i koplingsboksen

Pt100-elementet er en temperatursensor basert på en innebygget temperaturfølsom motstand. Denne motstanden har en kjent resistans-temperatur- (R-T-) karakteristikk. (Pt100-elementets motstandsverdi er 100 Ohm ved T = 0 ^oC.) I praktisk bruk må Pt100-elementet tilkoples en elektronisk enhet som ut fra registrert resistansverdi gir ut en temperaturverdi. Resistansen beregnes ut fra målt spenningsfall over motstanden når det sendes en kjent, liten strøm gjennom motstanden. Pt100-elementet kan tilkoples en Pt100-modul i FieldPoint-utstyret som TechTeach disponerer, se figur 3. Temperaturverdien i ^oC blir tilgjengelig på f.eks. FP Read-funksjonens utgang i LabVIEW.

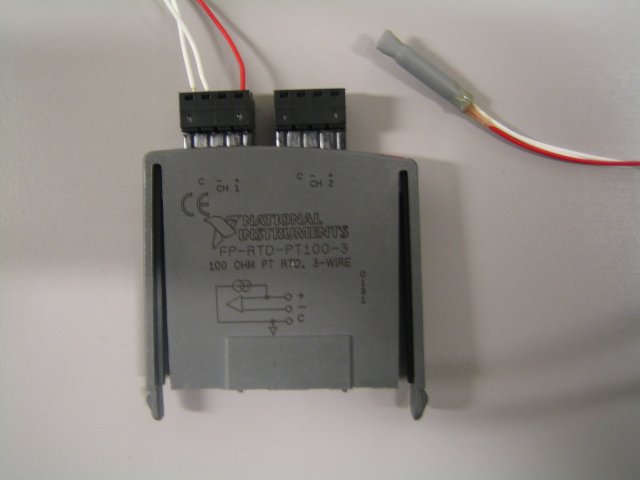

Figur 3: Pt100-modul (for bruk i FieldPoint) med et Pt100-element tilkoplet

31.10 2005. Finn Haugen (finn@techteach.no).
