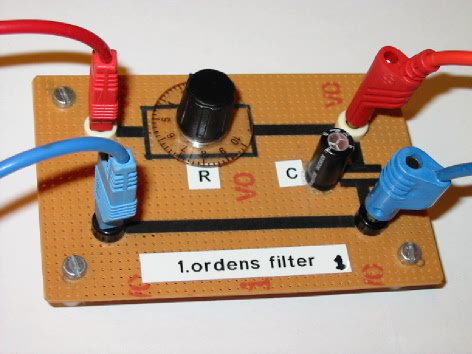

RC-krets

Motstandsverdien R er justerbar via et potensiometer: Maksimal motstandsverdi er 2k Ohm, og minimal verdi er 0 Ohm (svarende til posisjon 10 hhv. posisjon 0). Kondensatoren C har verdi 220 mF (mikro-Farad).

RC-kretsen realiserer en 1. ordens transferfunksjon:

v_ut(s)/v_inn(s) = 1/(RCs+1)

RC-kretsen kan brukes som et 1. ordens lavpassfilter.
