Rigg for turtallsregulering av likestrømsmotor

TechTeach disponerer 4 stk identiske DC-motorrigger for undervisningsformål.


Oversikt

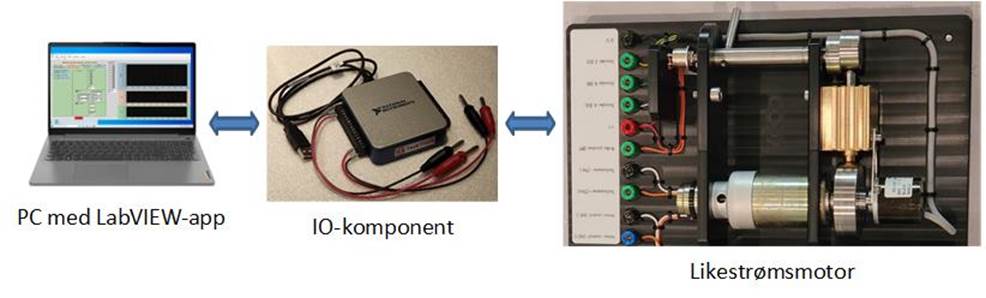

Figur 1 viser motorriggen, IO-komponent og bærbar PC som kjører en LabVIEW-app utviklet for turtallsregulering av motoren.

Figur 1: System for turtallsregulering av motor


Beskrivelse av motorriggen

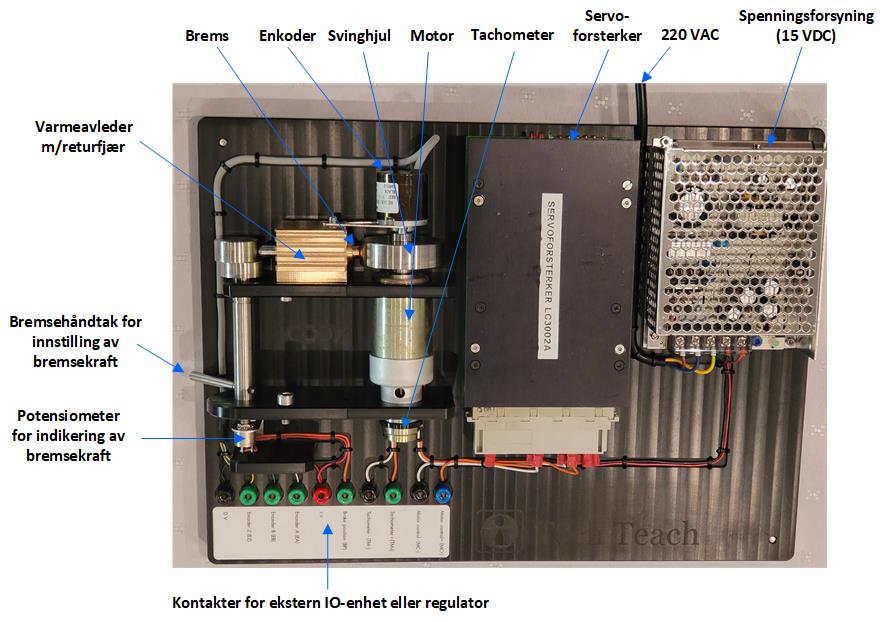

Figur 2 viser motorriggen.

Figur 2: Motorrigg

Beskrivelse av motorriggen:

·       Motorriggen kan brukes til hastighetsregulering (turtallsregulering). Også posisjonsregulering er mulig siden motorens vinkelposisjon måles.

·       Motoren er en DC-motor fra Faulhaber.

·       Motoren kan styres med et spenningssignal i området +/- 10 V. (I studentoppgaver brukes oftest området 0-5 V.)

·       En kodeskive (encoder) måler både rotasjonsposisjonen og rotasjonshastigheten. Kodeskiven har en oppløsning på 360 pulser per omdreining.

·       Et tachometer måler rotasjonshastigheten. Et tachometer er en likespenningsgenerator som gir en spenning som er proporsjonal med hastigheten. Proporsjonalfaktoren er angitt i appen som brukes til å styre motoren.

·       Motoren kan bremses med en bremsekraft (eller bremsemoment). Bremsekraften kan justeres med et håndtak. Et potensiometer er montert på stanga med bremsehåndtaket. Potensiometerspenningen gir en indikasjon på bremsekraften. Potensiometerspenningen er i området fra 0 V (ingen bremsekraft) til ca. 3 V (maks bremsekraft). Bremsemålingen kan brukes bl.a. til foroverkopling.

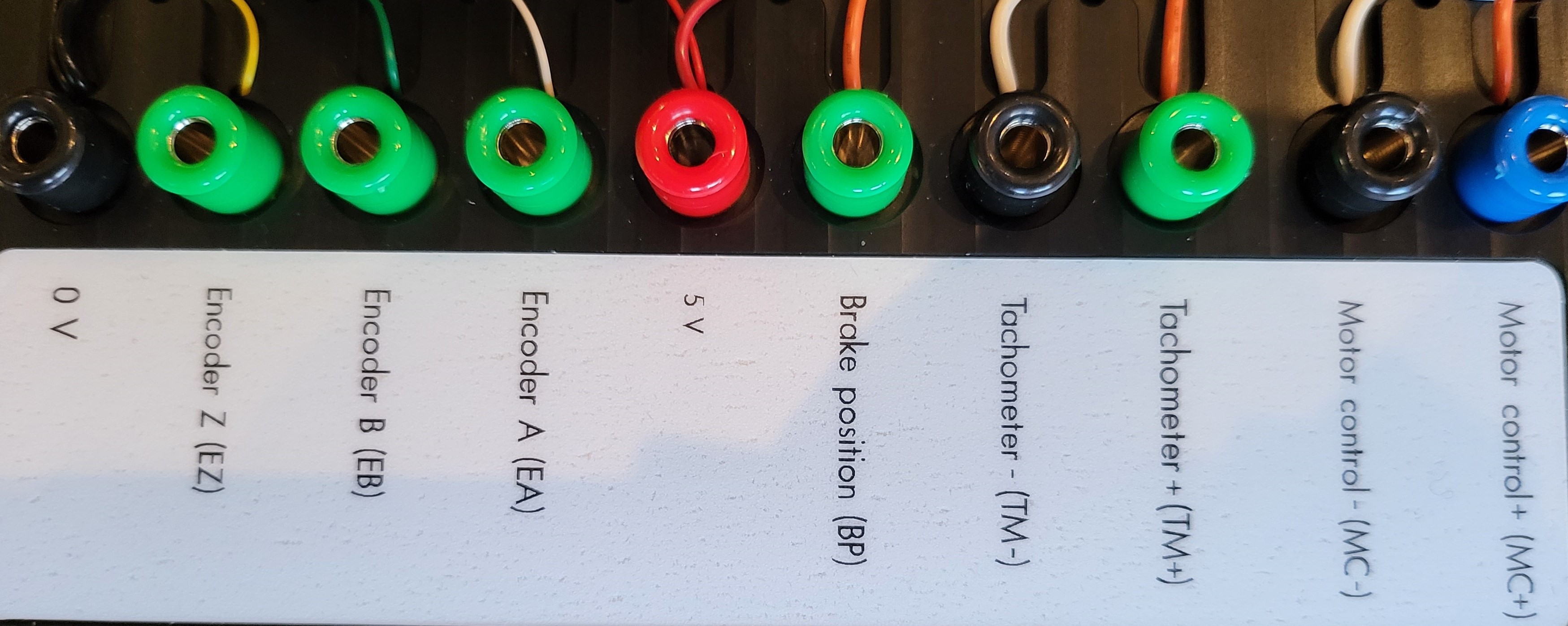

Figur 3 viser et tydeligere bilde av kontaktene på motorriggen.

Figur 3: Kontaktene på motorriggen


Teknisk dokumentasjon:

·       Koplingsskjema v/Cody AS, Skien

·       Motor (kommer)

·       Kodeskive

·       IO-komponenten USB-6001


PC

Til hver rigg er det en bærbar PC (Acer Inspire) med følgende programvare:

·       LabVIEW Runtime Engine inkl. NI-DAQmx-drivere

·       Python (Anaconda-distribusjonen) og Python Control Package

·       OpenOffice

·       Nettleseren Microsoft Edge

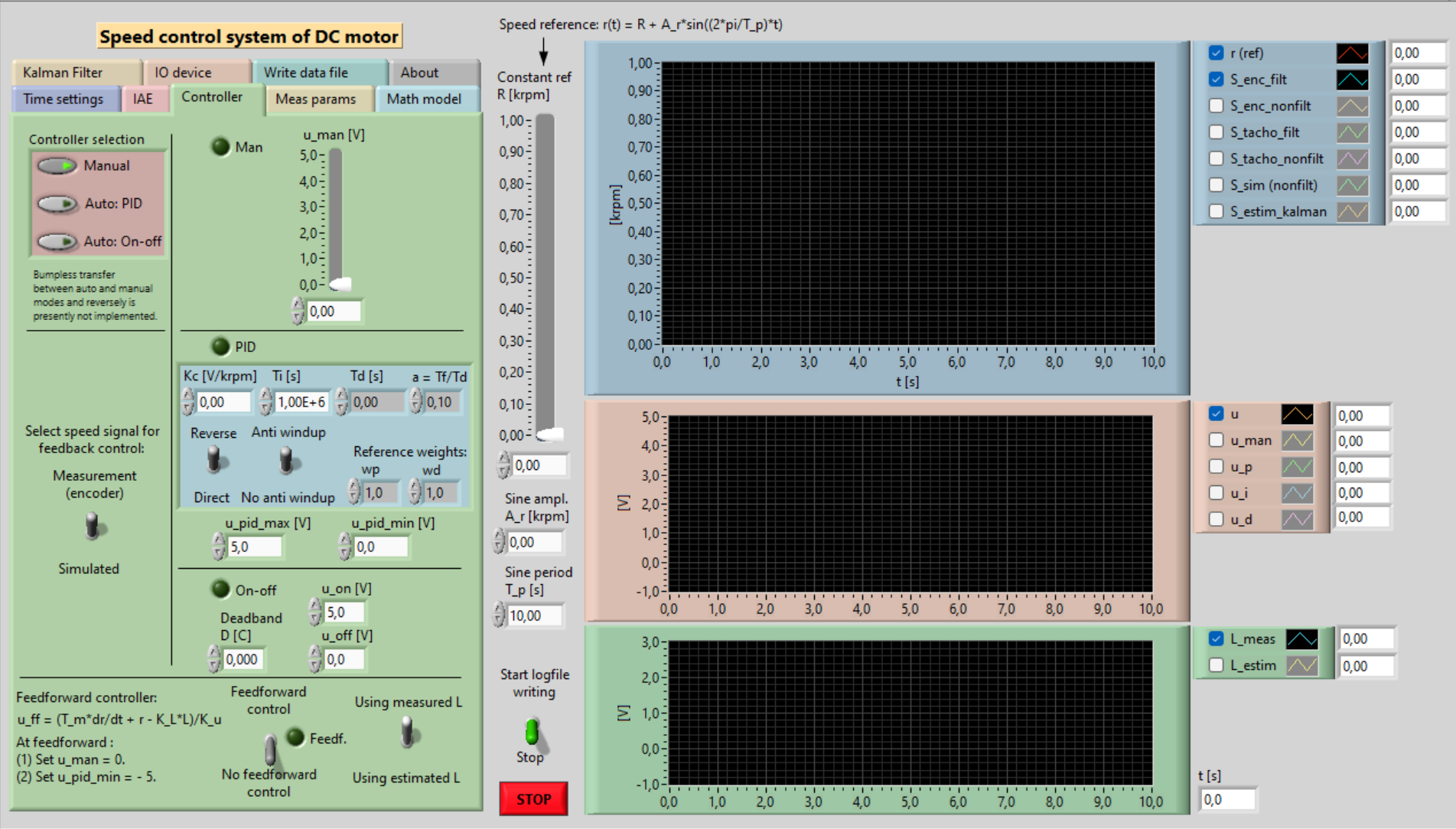

LabVIEW-app

Det er laget en LabVIEW-app (ikke fritt tilgjengelig) for hastighetsregulering av motoren med IO-komponenten nevnt ovenfor. Appen forutsetter at LabVIEW Runtime Engine Q3 2022 og NI DAQ Runtime Engine er installert (disse er fritt tilgjengelige fra ni.com). Appen brukes av TechTeach i undervisning.


Prosessregulator

Prosessregulatoren PXU PID Controller (Red Lion), som implementerer både en PID-regulator og en av/på-regulator, kan benyttes til å regulere motoren.


Tema

Med ovennevnte utstyr og programvare kan riggen brukes til oppgaver om følgende tema:

·      Instrumentering av reguleringssystem for turtallsregulering

·      Målesignalomregning fra tachometerspenning til krpm (kilo revolutions per minute)

·      Målesignalomregning fra enkoderpulstog til krpm

·      Målesignalfiltrering med tidskonstantfilter og middelverdifilter

·      Prosessdynamikk: Forsterkning, tidskonstant, tidsforsinkelse

·      Manuell regulering

·      Automatisk regulering med av/på- regulator

·      Automatisk regulering med PID-regulator (P, PI, PID)

·      Regulatorinnstilling (Ziegler-Nichols, Åstrøm-Hägglund (rele-metoden), Good Gain, Skogestad)

·      Foroverkopling fra turtallsreferanse og prosessforstyrrelse (bremsekraftmåling)

·      Lagring av dataserier på fil og videre behandling i regneark eller Python

·      Simulering (ovennevnte app inneholder en simulator som kjører i parallell med den virkelige motoren). Simulatoren er basert på en «tidskonstant-modell» inkl. lastmoment i form av en ekvivalent «lastspenning» som er addert til pådragsspenningen:
S’ = [Ku*u + KL*L – S]/Tm
der S er hastighet, S’ er hastighetens tidsderiverte (endring av S per tidsenhet), u er pådragsspenning, L er lastspenning, Ku er pådragsforsterkning, KL er lastspenningsforsterkning og Tm er motor-tidskonstant.

·      Tilstandsestimering med Kalman-filter (estimering av lastspenning («lastmoment»))

·      Modelltilpassing (optimal estimering av modellparametre fra eksperimentelle tidsserier). Til modelltilpassingen kan en bruke et ferdigutviklet Python-program som tilpasser modellen ved å finne de verdiene av modellparametrene (f.eks. Km, Tm og L) som gir beste overensstemmelse mellom eksperimentell og simulert tidsserie. Med «beste» menes minste sum av kvadratisk avvik (prediksjonsfeil) mellom de to tidsseriene.

·      Bruk av industriell prosessregulator (PXU PID Controller, Red Lion).


Lab-rigger som TechTeach disponerer


16.2 2024. Finn Aakre Haugen (finn@techteach.no).
